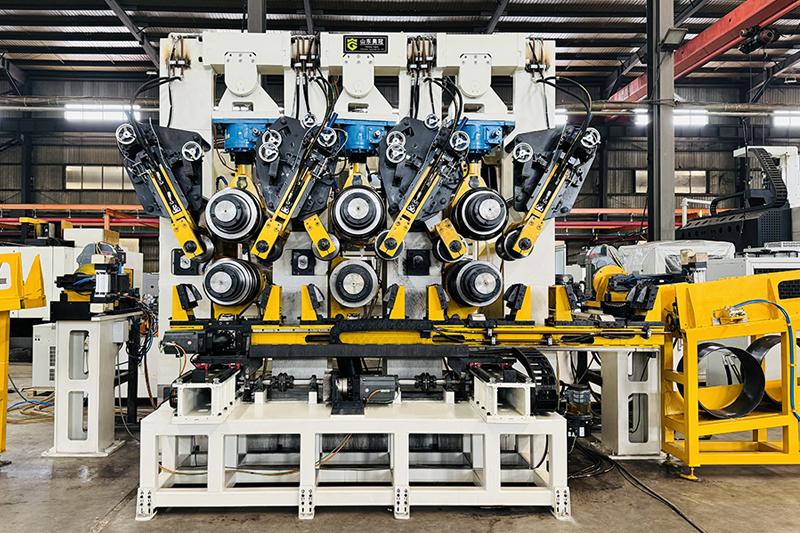

    Profileuse (Machine de profilage) / Machine à profiler les jantes

    Profileuse de jantes utilisée dans la ligne de production de roues en acier après l'opération d'évasement

    Après l’étape d’évasement, la bande de jante est acheminée vers la première des trois machines de profilage par roulage, où elle est progressivement façonnée pour obtenir le profil final souhaité. Notre profileuse haute gamme est utilisée dans la production de roues en acier pour calibrer les jantes à l’aide d’un procédé précis de formage à froid. Ce système permet de créer des profils de jantes symétriques et asymétriques, répondant à une variété de styles et de spécifications. Grâce à un système entièrement hydraulique, la machine à profiler les jantes assure un façonnage fluide et performant des jantes, permettant d'obtenir les contours finaux souhaités et d'obtenir des jantes de qualité optimale dans une ligne de production de roues optimisée.
    Flux de Processus Flux de Processus
    Spécifications
    Modèle GXJ-400B GXJ-500B GXJ-800B
    Alimentation électrique AC 380V/3phases/50HZ AC 380V/3phases/50HZ AC 380V/3phases/50HZ
    Puissance nominale 460kW 513kW 544kW
    Épaisseur de la jante ≤5mm ≤8mm ≤10mm
    Largeur de la jante 200-400mm 220-500mm 260-800mm
    Diamètre de la jante 350-480mm 420-580mm 600-1000mm
    Capacité maximale du cylindre hydraulique 230KN 250KN 280KN
    Poids de la machine (avec l'alimentateur) 48T 55T 68T
    Puissance du moteur de la broche principale 70kW 80kW 90kW
    Course du cylindre hydraulique 180mm 200mm 220mm
    Diamètre de la broche principale Ø180mm Ø220mm Ø240mm
    Distance entre la broche supérieure et la broche inférieure 380-530mm 395-550mm 400-600mm
    Plage de réglage des broches supérieure et inférieure ±3mm ±3mm ±3mm
    Réglage de l'inclinaison de la broche supérieure et inférieure -0.34° à +0.17° -0.34° à +0.17° -0.34° à +0.17°
    Course de la broche inférieure 165mm 185mm 205mm
    Caractéristiques
    • La broche principale est actionnée au moyen d'un servomoteur de grande puissance, ce qui permet d'obtenir des vitesses de profilage rapides avec une grande précision.

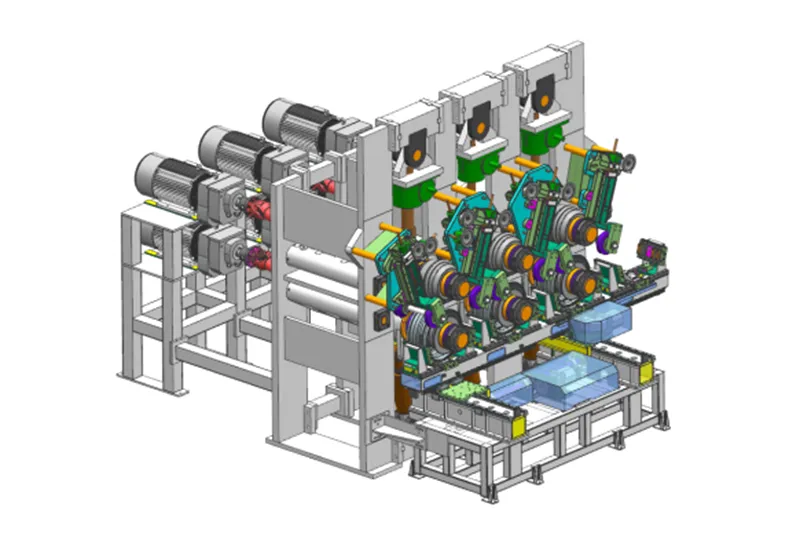

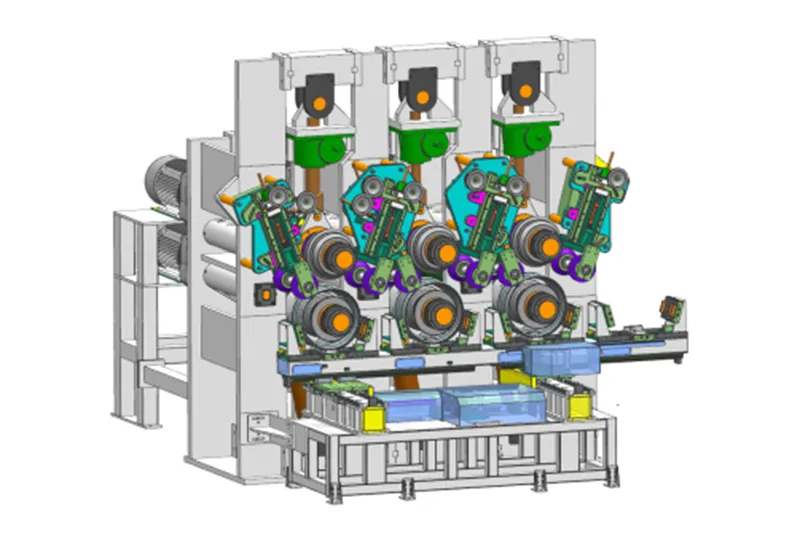

    • La profileuse à trois étages se distingue par sa conception compacte et tout-en-un, qui permet des processus de formage de jantes efficaces.
    • Des vérins hydrauliques assurent la fixation des pinces pendant le chargement et le déchargement automatisés, ce qui garantit la stabilité, l'efficacité et la précision du produit.
    • Des servomoteurs de grande puissance et des pignons à crémaillère commandent les mouvements vers l'avant, vers l'arrière, vers la gauche et vers la droite, ce qui garantit une manipulation rapide et précise des matériaux.
    • Trois roulements à rouleaux cylindriques placés à l'avant des broches supérieure et inférieure permettent de soutenir des charges de poussée élevées.
    • Les broches supérieure et inférieure sont dotées d'un système de lubrification, ce qui prolonge la durée de vie de la profileuse.
    • La course d'un rail de guidage latéral est réglable à l'aide d'un volant, ce qui permet une adaptabilité rapide à différentes sortes et spécifications de jantes.
