Machine de fluotournage / Rectifieuse pour disque de freins / Machine de redressage de jantes

Machine de formage de roues utilisée pour fabriquer des disques de roues en acier

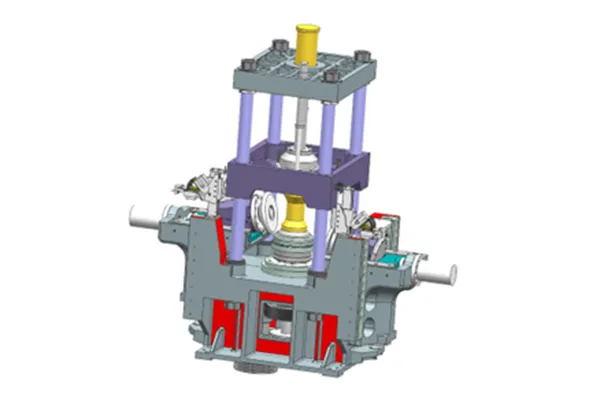

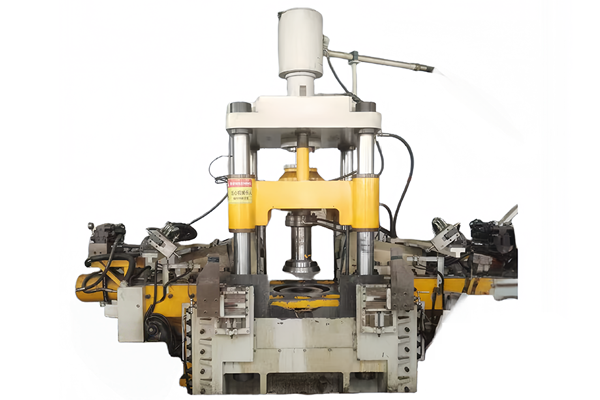

La machine de fluotournage pour disques de roues est conçue pour façonner les disques de roues en acier destinés à divers types de véhicules. Cette machine verticale de fluotournage est capable de tourner et de modeler les disques de roues pour des applications automobiles, y compris les roues tubeless et les roues en acier technique. Grâce à la technologie de fluotournage, cette rectifieuse de jantes ne se contente pas de donner au disque sa forme souhaitée, mais elle améliore également la résistance structurelle du produit final, garantissant ainsi sa durabilité et ses performances dans des conditions exigeantes.
Flux de Processus Flux de Processus
Spécifications
Modèle XYJ-550 XYJ-650
Alimentation électrique AC 380V/3phases/50HZ AC 380V/3phases/50HZ
Puissance nominale 46kW 55kW
Épaisseur du disque de roue ≤5mm ≤8mm
Diamètre du disque de roue 10-19 pouces 16-25 pouces
Hauteur du disque de roue ＜140mm ＜160mm
Diamètre de l'ébauche circulaire en acier 220-610mm 350-782mm
Durée d'essorage ≤20-28s ≤30-35s
Vitesse de la broche principale 0-394 tr/min (changement de vitesse en continu) 0-394 tr/min (changement de vitesse en continu)
Puissance du moteur de la broche principale 180kW 220kW
Force de serrage du cylindre supérieur 500KN 600KN
Course du cylindre supérieur 550mm 600mm
Force d'avance du cylindre axial 540KN 600KN
Course du cylindre axial 350mm 400mm
Force d'avance du cylindre principal 580KN 630KN
Course du cylindre principal 220mm (ajustable) 220mm (ajustable)
Pression du cylindre de déchargement 80KN 100KN
Course du cylindre de déchargement 240mm 300mm
Poids de la machine 26T 30T
Caractéristiques
  • La machine de fluotournage pour roues dépasse les performances des équipements de fluotournage similaires sur le marché, qui se limitent généralement à une réduction d'épaisseur de 20 mm ou moins.
  • Elle peut façonner des disques de roues d'un diamètre allant de 5,5 pouces à 25 pouces, adaptés aux conceptions avec ou sans chambre à air, offrant une plus grande flexibilité par rapport aux modèles concurrents aux capacités limitées.
  • Cette rectifieuse pour disque de freins est conçue pour traiter des aciers à haute résistance avec une limite élastique minimale de 440 MPa, contrairement aux équipements classiques qui se limitent à 380 MPa ou moins.
  • L'arc et l'angle de pression de la roue de formage sont ajustables pour garantir une finition lisse et ordonnée, surpassant les finitions plus rugueuses des équipements concurrents.
  • Le fluotourneur intègre un système de profilage servo qui facilite des ajustements précis et fiables pour le formage des profils de disques.
  • Un système automatisé de chargement et déchargement permet un transfert fluide des ébauches de l'entrée à la sortie, éliminant la manipulation manuelle nécessaire sur de nombreuses machines concurrentes.
  • Le diamètre de la broche est augmenté de 220 mm à 260 mm, avec des roulements renforcés et des roulements à billes axiaux pour supporter une charge accrue. Grâce à un moteur synchrone à aimant permanent, la broche offre un couple constant et un réglage progressif de la vitesse, s'adaptant à des disques de tailles variées.
  • La section de support est augmentée de 140 mm à 150 mm, avec des roulements NSK personnalisés capables de gérer des charges élevées pour des plaques d'acier solides et des corps tubulaires longs.
  • Équipée de roulements à billes axiaux robustes, la broche supérieure de la machine de redressage de jantes assure une stabilité optimale lors des opérations de pression et de fluotournage, garantissant une qualité et des performances constantes dans la production des disques.
