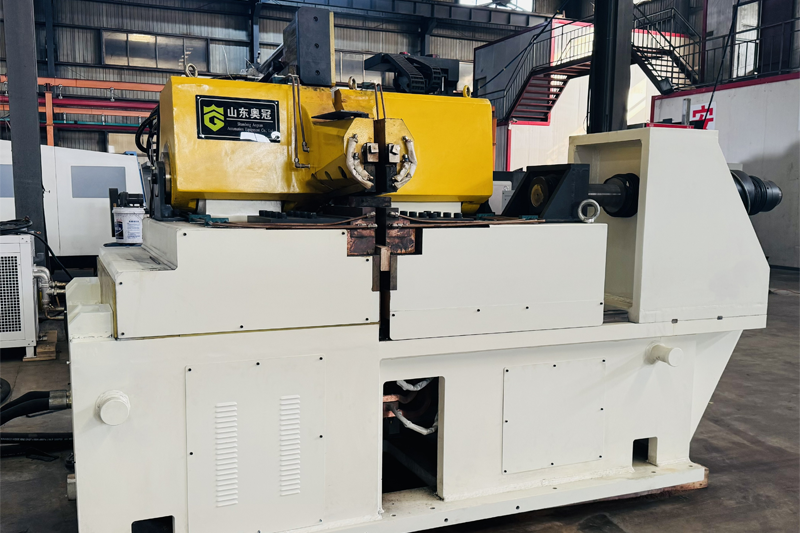

    Machine à souder bout à bout / Machine de soudage bout à bout / Machine à souder par rapprochement

    Machine à souder en bout par étincelage utilisée dans la ligne de production de roues en acier pour souder les jantes en acier.

    La machine à souder bout à bout, intégrée dans la ligne de fabrication de roues en acier, est conçue pour unir et souder les extrémités des anneaux enroulés afin de former les jantes. Les opérations de serrage et de soudage sont entièrement contrôlées par un système hydraulique, tandis que les paramètres de soudage peuvent être configurés facilement grâce à un écran tactile.

    Les machines de soudage bout à bout proposent un procédé de soudage en courant alternatif (CA) ou en courant continu (CC). Le soudage en courant continu permet une vitesse d'exécution plus élevée et garantit une qualité de soudure supérieure, ce qui le rend particulièrement adapté aux exigences de haute précision. Cependant, ce procédé de soudage par aboutage nécessite des matériaux et une planéité répondant à des normes plus rigoureuses. Le choix de la machine est déterminé par les besoins spécifiques de production, offrant des options de personnalisation pour garantir des performances optimales

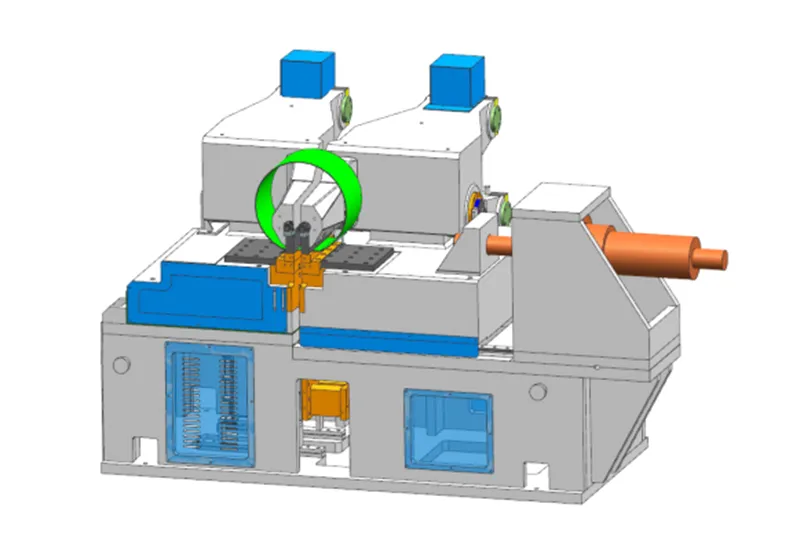

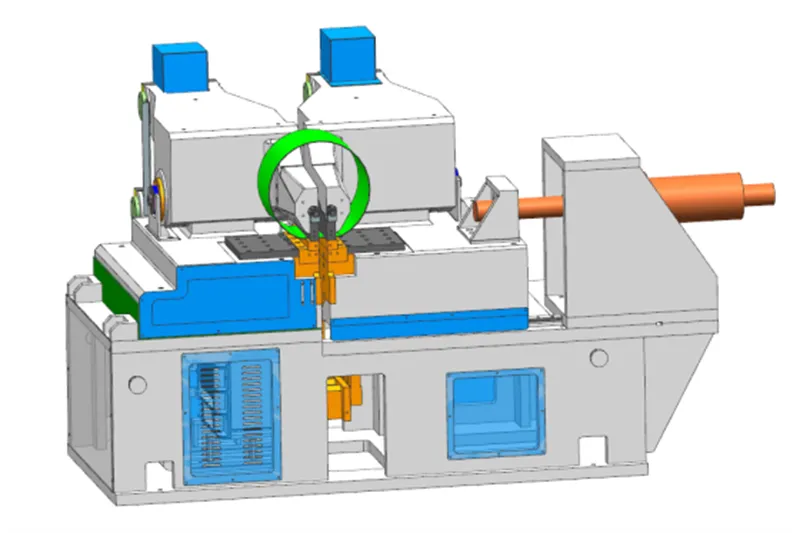

    Flux de Processus Flux de Processus
    Machine à souder bout à bout par étincelle en courant alternatif
    Modèle UNV-400 UNV-630 UNV-800 UNV-1000 UNV-1250 UNV-1500
    Tension d'entrée nominale du circuit principal 380V 380V 380V 380V 380V 380V
    Tension d'entrée nominale du circuit de commande 380V/50HZ 380V/50HZ 380V/50HZ 380V/50HZ 380V/50HZ 380V/50HZ
    Tension secondaire 6.3V-12.6V 6.3V-12.6V 7.9V-15.8V 7.9V-15.8V 9V-18V 9V-18V
    Tension de l'électrovanne 24V 24V 24V 24V 24V 24V
    Puissance totale absorbée 400KVA 630KVA 800KVA 1000KVA 1250KVA 1500KVA
    Force de renversement max. 280KN 280KN 320KN 320KN 400KN 400KN
    Force de serrage maximale 540KN 540KN 600KN 600KN 750KN 750KN
    Surface de soudage maximale 1500mm² 2100mm² 3200mm² 3600mm² 7200mm² 9600mm²
    Largeur maximale de la jante 300mm 350mm 400mm 450mm 800mm 800mm
    Épaisseur maximale de la jante 5mm 6mm 8mm 8mm 9mm 12mm
    Diamètre min. de la jante soudée 250mm 300mm 400mm 400mm 540mm 540mm
    Débit d'eau de refroidissement 80L/min 100L/min 140L/min 160L/min 180L/min 200L/min
    Pression de l'eau de refroidissement 0.2-0.4Mpa 0.2-0.4Mpa 0.2-0.4Mpa 0.2-0.4Mpa 0.2-0.4Mpa 0.2-0.4Mpa
    Température de l'eau de refroidissement ≤30℃ ≤30℃ ≤30℃ ≤30℃ ≤30℃ ≤30℃
    Type d'eau de refroidissement Eau purifiée Eau purifiée Eau purifiée Eau purifiée Eau purifiée Eau purifiée
    Machine à souder bout à bout à courant continu
    Modèle DC350*4
    Tension d'entrée nominale du circuit principal 380V
    Tension d'entrée nominale du circuit de commande 380V/50HZ
    Tension de l'électrovanne 24V
    Puissance totale absorbée 1400KVA
    Force de renversement max. 320KN
    Force de serrage maximale 600KN
    Surface de soudage maximale 1500mm²
    Largeur maximale de la jante 300mm
    Épaisseur maximale de la jante 5mm
    Diamètre min. de la jante 460mm
    Débit d'eau de refroidissement 200L/min
    Pression de l'eau de refroidissement 0.2-0.4Mpa
    Température de l'eau de refroidissement ≤30℃
    Type d'eau de refroidissement Eau purifiée
    Caractéristiques
    • Réglages de courant ajustables sur plusieurs niveaux, permettant de s’adapter à diverses spécifications de jantes.
    • Électrodes en alliage de cuivre de haute qualité, offrant une conductivité optimale et une grande durabilité.
    • Le système hydraulique compact de la machine de soudage par aboutage minimise l’espace nécessaire à son installation.
    • La machine prend en charge le soudage automatique et manuel, offrant une grande facilité d’utilisation.
    • Tous les composants électriques de la soudeuse par aboutage bénéficient d’une connexion intégrée, simplifiant l’installation et l’entretien.
    • La conception de son cadre structurel améliore la solidité et la précision des soudures.
    • La machine de soudage des jantes peut être équipée d’un convoyeur automatique de scories, permettant de nettoyer les électrodes et le fond de la soudeuse de manière efficace.
